GH2135是一種優(yōu)良的變形高溫合金，主要由Fe、Ni、Cr、Al和Ti等元素組成。該合金通過添加鋁和鈦等元素形成時(shí)效沉淀強(qiáng)化相，同時(shí)加入鉻、鎢和鉬等元素進(jìn)行固溶強(qiáng)化。這些強(qiáng)化相的加入使得GH2135具有出色的機(jī)械性能和高溫性能，如抗低周疲勞性能良好、在700℃以下屈服強(qiáng)度隨溫度升高而增大，以及熱加工塑性良好等特點(diǎn)。因此，GH2135被廣泛應(yīng)用于航空、能源、化工等領(lǐng)域。

GH2135已經(jīng)被用于制造兩種航空發(fā)動(dòng)機(jī)的I、Ⅱ級(jí)渦輪盤，并且被裝備在兩種殲擊機(jī)上進(jìn)行外場(chǎng)使用。除此之外，該合金還可以制成750℃～850℃工作的熱成形模具，如鍛錘砧子和水壓機(jī)砧子或鑲塊砧、熱沖壓模具等。此外，GH2135板材制成的我國(guó)第一臺(tái)3000馬力燃?xì)廨啓C(jī)火焰筒，裝在"長(zhǎng)征1號(hào)"機(jī)車上，通過了300多小時(shí)的運(yùn)行考驗(yàn)。

相較于同類用途的鎳基合金，GH2135合金具有較高的性價(jià)比。與其他鎳基合金相比，GH2135可節(jié)省w（Ni）41%和m（Cr）5.5%。此外，該合金經(jīng)過800℃以上長(zhǎng)期時(shí)效后，晶內(nèi)有針狀σ相析出，晶界有Laves相析出，進(jìn)一步提高了其性能。

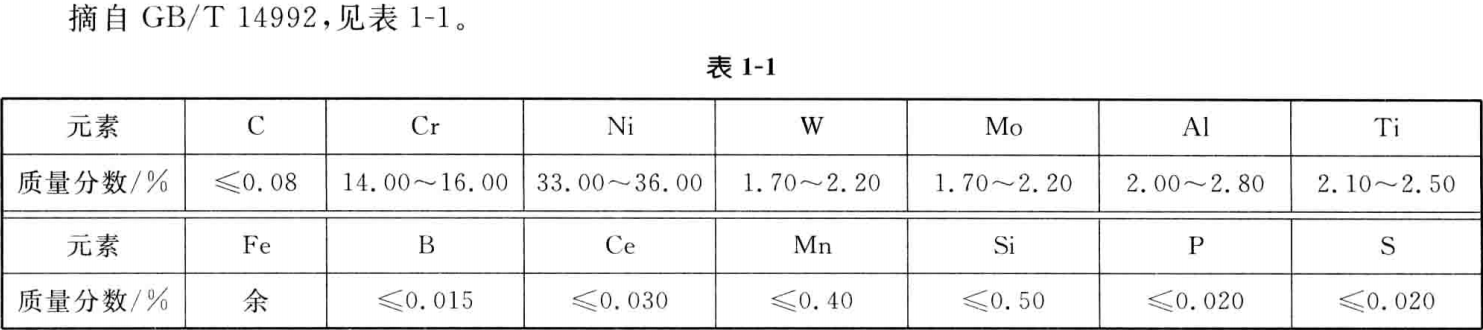

GH2135的材料技術(shù)標(biāo)準(zhǔn)主要有GB/T 14992、GB/T14997、GJB 3020A、GJB5301、YB/T5245和YB/T5247等，涵蓋了高溫合金和金屬間化合物高溫材料的分類和牌號(hào)、高溫合金鍛制圓餅、航空用高溫合金環(huán)坯規(guī)范、航空用高溫合金環(huán)形件規(guī)范、普通承力件用高溫合金熱軋和鍛制棒材以及焊接用高溫合金冷拉絲等方面。

在熔煉工藝方面，GH2135采用多種不同的工藝，如電弧爐＋電渣重熔、或電弧爐＋真空自耗重熔、或真空感應(yīng)爐＋電渣重熔、或真空感應(yīng)爐＋真空自耗重熔、或非真空感應(yīng)爐＋電渣重熔熔煉工藝。
