墨鉅牌K406是鎳基沉淀硬化型等軸晶鑄造高溫合金，使用溫度在850°C以下。合金成分較簡(jiǎn)單，含有較高含量的B元素，不含稀缺貴重元素，成本較低。合金具有中等強(qiáng)度、較好的抗高溫氧化和耐熱腐蝕性能，并具有良好的鑄造工藝性能及焊接工藝性能。適合于制作850°C以下長(zhǎng)期工作的燃?xì)鉁u輪轉(zhuǎn)子葉片和導(dǎo)向葉片以及其他高溫零部件。KI406合金已在多種航空發(fā)動(dòng)機(jī)上用于制作渦輪轉(zhuǎn)子葉片和導(dǎo)向葉片，使用情況良好。與該合金成分相近的GMR-235D合金，在國(guó)外多種航空發(fā)動(dòng)機(jī)上制作葉片和高溫結(jié)構(gòu)件，如調(diào)打片底板、骨架、低壓渦輪外環(huán)等。合金在850°C長(zhǎng)期時(shí)效中，組織和性能穩(wěn)定，不析出o相。在磨削加工中有時(shí)出現(xiàn)磨削裂紋，若采用超軟砂輪或緩進(jìn)磨削工藝則可避免。

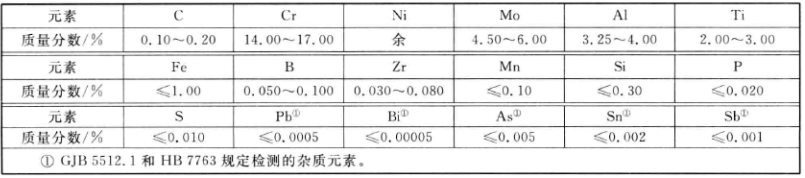

       熔煉與鑄造工藝采用真空感應(yīng)爐熔煉母合金，真空感應(yīng)爐重熔澆注熔模精鑄零件和檢測(cè)試棒。測(cè)試力學(xué)性能的試樣，殼型內(nèi)表面加孕育細(xì)化劑！化學(xué)成分摘自GB/T 14992，雜質(zhì)元素分析有區(qū)別的摘自GJB 5512. 1和HB 7763，見表格參考：

       K406鎳結(jié)合金的熱處理制度，摘自HB/Z 140 .合金的標(biāo)準(zhǔn)熱處理制度為：980°C±10°x5h/AC。品種規(guī)格與供應(yīng)狀態(tài)摘自 GJB 5512. 1 和 HB 7763，主要規(guī)格母合金鑄成圓形長(zhǎng)棒，其直徑范圍為75mm?90mm,長(zhǎng)度不小于250mm。供應(yīng)狀態(tài)：母合金以鑄態(tài)供應(yīng)；精鑄件經(jīng)標(biāo)準(zhǔn)熱處理后供應(yīng)。
