GH2035A是墨鉅以Fe-Ni-Cr基沉淀硬化型所研發(fā)的變形高溫合金，使用溫度在750°C以下。該合金是在GH2035合金的基礎(chǔ)上調(diào)整了碳、硼、鋁和鈦的含量，并改變了熱處理制度而發(fā)展成的。該合金除了具有原合金的優(yōu)點(diǎn)外，還具有更高的強(qiáng)度、更好的組織穩(wěn)定性和良好的熱加工性能。主要產(chǎn)品規(guī)格有熱軋和鍛制棒材、鍛件和環(huán)形件等。

       該合金已用于制造多種航空發(fā)動(dòng)機(jī)的渦輪內(nèi)外環(huán)和支承環(huán)等十多種零部件，現(xiàn)已投入批量生產(chǎn)。且合金長(zhǎng)期時(shí)效后析出o'相，但長(zhǎng)大速度很慢，且長(zhǎng)大到一定長(zhǎng)度后不再增長(zhǎng)。700°C X l0000h和 750°CX4000h時(shí)效時(shí)，析出的o'相尺寸都在20um以下，對(duì)合金的性能影響較小。

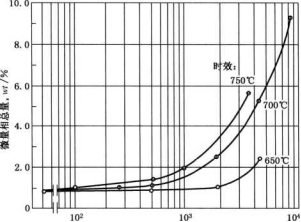

        GH2135A合金中的微量相的總數(shù)約占合金重量的0.4%? 0.8%，隨時(shí)效溫度和時(shí)間的變化量見(jiàn)圖可以參考下圖。

       典型組織上相的析出墨鉅得出結(jié)論，GH2135A合金標(biāo)準(zhǔn)熱處理狀態(tài)的組織由y基體、y'相、 M23C6型碳化物、M3B2型硼化物和TiC相組成，組織和析出相形貌見(jiàn)圖5-2。合金中w( y')約占合金的3%，尺寸7nm，化學(xué)組成為 Ni2.82Cr0.22Fe0.01Al0.27Ti0.63W0.05。在長(zhǎng)期時(shí)效過(guò)程中y'數(shù)量略有增加，組成變化不大，隨時(shí)效時(shí)間延長(zhǎng)和溫度升高，y'尺寸增大，但長(zhǎng)大速度緩慢。 700°CX10000h時(shí)效時(shí)，尺寸為60nm。合金長(zhǎng)期時(shí)效后析出o'相，但長(zhǎng)大速度很慢，且長(zhǎng)大到一定長(zhǎng)度后不 再加長(zhǎng)。700°C X10000h和750°C X4000h時(shí)效時(shí)，o'相尺寸都在20um以下，因此對(duì)性能影響較?。?/p>

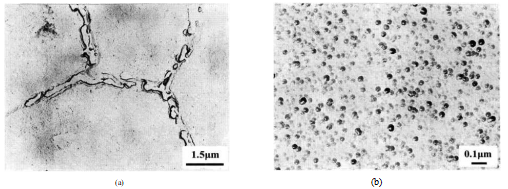

       可以參考下列圖片示例：合金經(jīng)標(biāo)準(zhǔn)熱處理后的組織和析出相形貌：(a)晶界 M23C6；(b) y'相；硝酸十鹽酸+甘油1：3：5，電解腐蝕后情況：
